Jak połączyć kabel antenowy bez złączki: Przewodnik krok po kroku

Kabel antenowy to krwiobieg dla sygnału telewizyjnego, radiowego czy internetowego. W świecie cyfrowym, gdzie każdy piksel i bit ma znaczenie, jakość połączenia jest kluczowa. Co jednak zrobić, gdy niespodziewanie uszkodzeniu ulegnie kabel lub potrzebujesz pilnie podłączyć urządzenie, a pod ręką brakuje odpowiedniej złączki? W takich awaryjnych sytuacjach istnieje możliwość wykonania prowizorycznego połączenia kabla koncentrycznego bez użycia standardowych wtyków. Pamiętaj jednak, że jest to rozwiązanie tymczasowe, które nigdy nie dorówna jakością i stabilnością profesjonalnemu połączeniu ze złączką. Ten poradnik krok po kroku wyjaśni, jak połączyć kabel antenowy bez złączki, minimalizując straty sygnału i zapewniając funkcjonalność, choćby na krótki czas.

Kiedy połączenie awaryjne jest konieczne?

Sytuacje, w których stajemy przed koniecznością zastosowania prowizorycznego połączenia kabla antenowego, są z reguły nagłe i wymagają szybkiego działania. Choć zawsze zaleca się stosowanie profesjonalnych złączek i technik instalacyjnych, życie pisze własne scenariusze. Zrozumienie, kiedy takie rozwiązanie jest uzasadnione, pomoże podjąć świadomą decyzję.

• Nagła awaria w kluczowym momencie: Wyobraź sobie, że właśnie rozpoczyna się długo wyczekiwany mecz, finał ulubionego serialu lub ważny program informacyjny, a Twój kabel antenowy uległ uszkodzeniu. Brak złączki i sklepu w pobliżu może zmusić Cię do improwizacji.
• Brak dostępu do specjalistycznych narzędzi i części: Znajdujesz się w odległym miejscu, na wyjeździe, w domku letniskowym, gdzie dostęp do sklepu elektronicznego czy nawet podstawowych narzędzi jest ograniczony. Prowizoryczne połączenie może być jedynym sposobem na odzyskanie sygnału.
• Tymczasowe testowanie instalacji: Zanim zainwestujesz w drogie złączki i osprzęt, możesz chcieć szybko sprawdzić, czy dany fragment kabla lub nowe urządzenie działa poprawnie. Prowizoryczne połączenie pozwoli na szybką weryfikację.
• Pilna potrzeba przywrócenia sygnału: W sytuacjach, gdy odbiornik sygnału jest kluczowy (np. dla pracy, bezpieczeństwa, dostępu do informacji), a szybka naprawa ze złączkami jest niemożliwa, tymczasowe rozwiązanie może uratować sytuację.

Warto podkreślić, że połączenie awaryjne powinno być traktowane jako tymczasowe. Sygnał przez nie przechodzący będzie zazwyczaj słabszy, bardziej podatny na zakłócenia i narażony na utratę jakości (np. pikselizację obrazu, szumy). Ponadto, takie połączenie nie jest trwałe i może ulec rozłączeniu. Celem tego artykułu jest pokazanie, jak zrobić to możliwie najbezpieczniej i najskuteczniej w danej chwili, z myślą o późniejszej, profesjonalnej naprawie.

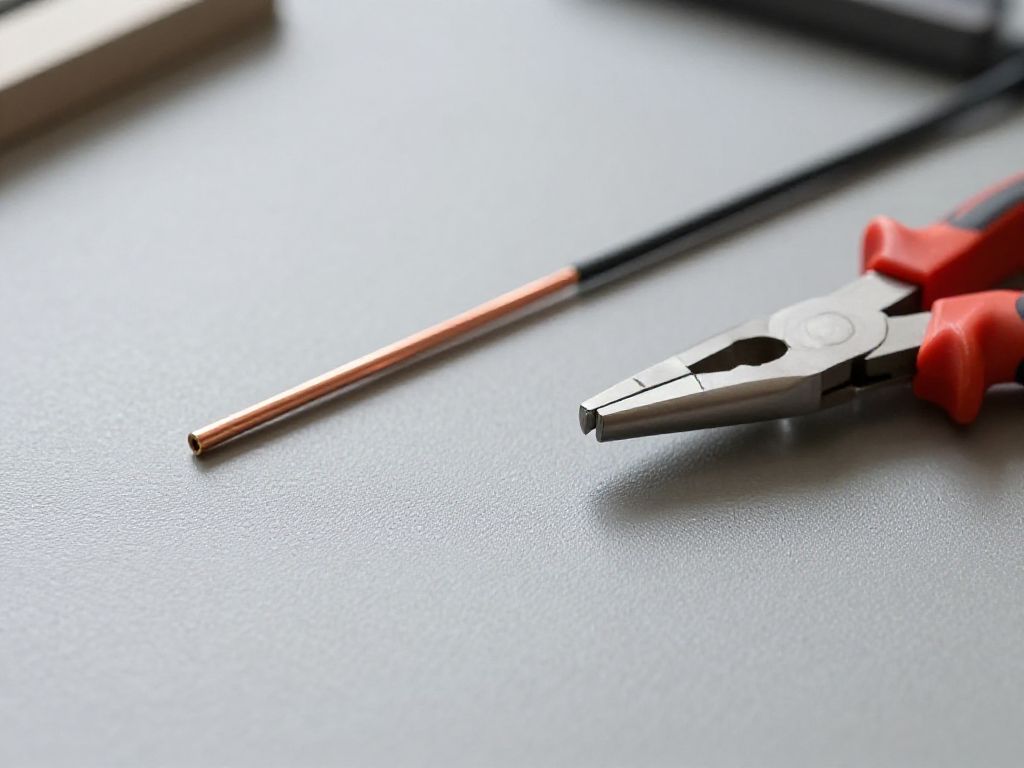

Niezbędne narzędzia i materiały do prowizorycznego połączenia

Mimo że unikamy użycia standardowych złączek, do wykonania prowizorycznego połączenia kabla antenowego nadal będziemy potrzebować kilku podstawowych narzędzi i materiałów. Im lepiej się przygotujesz, tym większa szansa na sukces i mniejsze ryzyko uszkodzenia kabla lub słabej jakości połączenia. Większość z nich prawdopodobnie znajdziesz w każdym domu czy warsztacie.

• Ostre narzędzie do cięcia:
  • Nóż segmentowy (tapicerski) lub skalpel: Idealne do precyzyjnego nacinania osłony kabla bez uszkadzania wewnętrznych warstw.
  • Dobrze naostrzony nożyk kuchenny: Może posłużyć w ostateczności, ale wymaga większej ostrożności.
• Nożyczki: Przydadzą się do cięcia taśmy izolacyjnej i ewentualnie odcinania nadmiaru oplotu.
• Śrubokręt płaski (mały): Pomocny do delikatnego rozplątywania oplotu ekranującego.
• Taśma izolacyjna (elektryczna): Absolutnie niezbędna do zabezpieczenia i izolacji połączeń. Używaj taśmy dobrej jakości, która dobrze przylega i jest elastyczna.
• Opcjonalnie, ale zalecane:
  • Lutownica i cyna: Jeśli masz dostęp, lutowanie znacząco poprawi jakość i trwałość połączenia żyły sygnałowej oraz ekranu, zmniejszając straty i eliminując zakłócenia.
  • Rurki termokurczliwe i zapalniczka/opalarka: Zapewniają znacznie lepszą izolację i zabezpieczenie mechaniczne niż sama taśma izolacyjna, szczególnie jeśli zależy Ci na większej trwałości tymczasowego rozwiązania.
  • Obcinaczki/szczypce boczne: Ułatwią precyzyjne cięcie i usuwanie zbędnych fragmentów kabla.

Przed przystąpieniem do pracy upewnij się, że masz wszystkie niezbędne przedmioty pod ręką. Praca ostrymi narzędziami wymaga szczególnej ostrożności, aby uniknąć skaleczeń oraz uszkodzenia kabla.

Zrozumienie budowy kabla koncentrycznego – klucz do sukcesu

Zanim zabierzemy się za łączenie kabla, musimy zrozumieć jego wewnętrzną budowę. Kabel koncentryczny, zwany też kablem antenowym, składa się z kilku warstw, z których każda pełni określoną funkcję. Prawidłowe połączenie kabla bez złączki wymaga precyzyjnego oddzielenia i połączenia tych warstw.

Standardowy kabel koncentryczny składa się z:

1. Płaszcz zewnętrzny (izolacja zewnętrzna): Jest to najbardziej zewnętrzna warstwa, zazwyczaj wykonana z PVC lub PE, która chroni kabel przed uszkodzeniami mechanicznymi, wilgocią i promieniami UV. Ma za zadanie zapewnić ogólną trwałość i ochronę.
2. Ekran (oplot lub folia ekranująca): Bezpośrednio pod płaszczem zewnętrznym znajduje się ekran. Może to być gęsty oplot z cienkich drucików miedzianych (lub aluminiowych), folia aluminiowa, a często kombinacja obu tych rozwiązań (tzw. ekran podwójny, potrójny lub nawet poczwórny). Głównym zadaniem ekranu jest ochrona sygnału przed zakłóceniami elektromagnetycznymi z zewnątrz oraz zapobieganie wydostawaniu się sygnału z kabla. Pełni również funkcję masy (uziemienia) w obwodzie sygnałowym.
3. Dielektryk (izolacja wewnętrzna): Jest to warstwa izolacyjna, wykonana zazwyczaj z piankowego lub litego polietylenu, która otacza żyłę sygnałową. Jego zadaniem jest utrzymanie stałej odległości między żyłą sygnałową a ekranem, co ma kluczowe znaczenie dla zachowania impedancji kabla (zazwyczaj 75 Ohm dla kabli antenowych). Dielektryk zapobiega także zwarciom między żyłą sygnałową a ekranem.
4. Żyła sygnałowa (żyła wewnętrzna/środkowa): To rdzeń kabla, cienki drut (najczęściej miedziany lub miedziowany), który biegnie przez środek kabla. Jest to główny przewodnik sygnału. Im lepsza jakość żyły (grubość, czystość miedzi), tym mniejsze straty sygnału.

Zrozumienie tej struktury jest fundamentalne. Aby prawidłowo połączyć kabel bez złączki, musisz:

• Dokładnie odsłonić żyłę sygnałową, nie naruszając jej.
• Precyzyjnie przygotować ekran, aby mógł służyć jako wspólna masa.
• Zapewnić, aby żadna z żyłek ekranu nie dotykała żyły sygnałowej, co spowodowałoby zwarcie.
• Odpowiednio zaizolować wszystkie połączenia, aby zapobiec zwarciom i wpływom zewnętrznym.

Precyzja i ostrożność na każdym etapie są kluczowe.

Krok po kroku: przygotowanie końcówek kabla

Przygotowanie końcówek kabla jest najważniejszym etapem całego procesu. Od niego zależy jakość i stabilność połączenia. Wykonaj te czynności dla obu łączonych kabli.

1. Usunięcie płaszcza zewnętrznego:
   • Za pomocą ostrego noża lub skalpela, delikatnie natnij płaszcz zewnętrzny kabla na długości około 2-3 centrometrów od jego końca. Pamiętaj, aby nacinać tylko warstwę zewnętrzną, nie uszkadzając ekranu pod spodem.
   • Obróć nóż wokół kabla, tworząc nacięcie na całym obwodzie, a następnie delikatnie zdejmij odcięty fragment płaszcza. Możesz również wykonać podłużne nacięcie od końca kabla do nacięcia okrężnego, aby łatwiej usunąć płaszcz.
2. Odsłonięcie i przygotowanie ekranu:
   • Po zdjęciu płaszcza zewnętrznego zobaczysz ekran, który może składać się z oplotu i/lub folii aluminiowej.
   • Jeśli jest folia, delikatnie ją usuń lub zawiń do tyłu wraz z oplotem. Niektóre kable mają folię przyklejoną do dielektryka, co utrudnia jej usunięcie – staraj się usunąć jej jak najwięcej lub zagiąć ją tak, aby nie stykała się z żyłą sygnałową.
   • Wszystkie cienkie druciki oplotu skręć razem, tworząc jeden, gruby warkocz. Ten warkocz powinien być schludnie skręcony i skierowany w stronę płaszcza zewnętrznego kabla. Pamiętaj, że to będzie masa.
3. Usunięcie dielektryka i odsłonięcie żyły sygnałowej:
   • Teraz, gdy ekran jest już przygotowany (zwinięty w warkocz), należy odsłonić żyłę sygnałową. Zmierz od końca przygotowanego warkocza ekranu około 1 do 1,5 centymetra i w tym miejscu delikatnie przetnij dielektryk.
   • Bądź niezwykle ostrożny, aby nie uszkodzić ani nie zadrapać miedzianej żyły sygnałowej pod spodem. Nawet drobne uszkodzenie może znacząco wpłynąć na jakość sygnału.
   • Usuń odcięty fragment dielektryka, odsłaniając czystą żyłę sygnałową.
4. Sprawdzenie końcówki:
   • Upewnij się, że żadne pojedyncze druciki oplotu nie dotykają odsłoniętej żyły sygnałowej. Nawet najmniejsze zwarcie między żyłą sygnałową a ekranem spowoduje całkowity brak sygnału lub poważne zakłócenia.
   • Powtórz wszystkie te kroki dla drugiego kabla, który chcesz połączyć. Obie końcówki powinny wyglądać identycznie.

Gotowe końcówki obu kabli są teraz przygotowane do połączenia.

Jak połączyć żyłę sygnałową (środkową) kabla

Połączenie żyły sygnałowej jest krytycznym elementem, ponieważ to ona odpowiada za przesyłanie sygnału. Precyzja w tym miejscu jest absolutnie niezbędna.

1. Skręcenie żył sygnałowych:
   • Delikatnie zbliż do siebie obie przygotowane końcówki kabli.
   • Weź w palce odsłonięte, miedziane żyły sygnałowe (środkowe) obu kabli.
   • Skręć je ze sobą bardzo ciasno i równomiernie. Im ciaśniej i bardziej jednolicie zostaną skręcone, tym lepszy będzie kontakt elektryczny i mniejsze straty sygnału. Upewnij się, że połączenie jest stabilne mechanicznie i nie rozpadnie się pod wpływem lekkiego pociągnięcia.
2. Lutowanie (gorąco zalecane, jeśli masz narzędzia):
   • Jeśli masz lutownicę i cynę, zdecydowanie zalutuj skręcone żyły sygnałowe. Lutowanie tworzy trwałe, niskooporowe połączenie, które jest znacznie lepsze od samego skręcania. Zmniejsza to ryzyko utraty sygnału i zakłóceń.
   • Po nałożeniu cyny, upewnij się, że połączenie jest gładkie i nie ma ostrych krawędzi, które mogłyby uszkodzić izolację.
3. Pierwsza warstwa izolacji:
   • Niezależnie od tego, czy lutowałeś, czy tylko skręcałeś, natychmiast połączoną żyłę sygnałową musisz bardzo dokładnie zaizolować.
   • Użyj kawałka taśmy izolacyjnej i owiń nią połączenie żył sygnałowych tak, aby całkowicie odizolować je od ekranu. Ta warstwa izolacji musi być szczelna i nie może mieć żadnych przerw.
   • Jeśli masz małe rurki termokurczliwe, możesz użyć ich do tej warstwy. Pamiętaj jednak, aby nałożyć ją przed skręceniem, a następnie nasunąć i obkurczyć po połączeniu żył.
   • To jest kluczowy moment – jakiekolwiek zwarcie między żyłą sygnałową a ekranem na tym etapie oznacza brak sygnału.

Po wykonaniu tej czynności, żyła sygnałowa jest połączona i wstępnie zaizolowana. Kolejnym krokiem jest połączenie ekranu.

Jak prawidłowo połączyć ekran (masę) kabla

Połączenie ekranu, pełniącego funkcję masy i osłony przed zakłóceniami, jest równie ważne jak połączenie żyły sygnałowej. Niewłaściwe połączenie ekranu może prowadzić do szumów, zakłóceń i słabej jakości sygnału.

1. Skręcenie warkoczy ekranujących:
   • Po tym, jak żyła sygnałowa została połączona i zaizolowana, masz teraz dwa warkocze z oplotu ekranującego, po jednym z każdego kabla.
   • Skręć te dwa warkocze ze sobą bardzo mocno i solidnie. Postaraj się, aby połączenie było jak najbardziej zwarte i miało jak największą powierzchnię styku. Dobre połączenie ekranu jest kluczowe dla redukcji zakłóceń.
2. Lutowanie ekranu (ponownie, gorąco zalecane):
   • Podobnie jak w przypadku żyły sygnałowej, zalutowanie skręconych warkoczy ekranujących znacząco poprawi jakość i stabilność połączenia. Zapewni to niską rezystancję na masie i lepszą ochronę przed zakłóceniami.
   • Upewnij się, że lutowanie jest solidne i pokrywa cały skręcony obszar.
3. Druga warstwa izolacji (całkowite zabezpieczenie):
   • Po połączeniu ekranów i ewentualnym lutowaniu, nadszedł czas na ostateczną izolację. Ta warstwa jest niezwykle ważna, ponieważ chroni całe połączenie przed zwarciami, wilgocią i uszkodzeniami mechanicznymi.
   • Użyj taśmy izolacyjnej i zacznij owijać całe połączenie – zarówno połączony ekran, jak i wcześniej zaizolowaną żyłę sygnałową.
   • Owijaj taśmę ciasno, w kilku warstwach, z zakładką, tak aby całkowicie pokryła goły metal i zachodziła na oryginalne płaszcze zewnętrzne obu kabli. Stwórz szczelną „otulinę”.
   • Jeśli używasz rurki termokurczliwej (większej), nasuń ją na cały zlutowany i zaizolowany taśmą obszar, a następnie obkurcz, aby stworzyć jednolitą i trwałą osłonę. Rurka powinna zachodzić na płaszcze zewnętrzne kabli, aby zapewnić szczelność.

Pamiętaj, aby żadne metalowe części połączenia nie wystawały i nie mogły dotykać się nawzajem ani innych elementów. Dokładna izolacja jest kluczem do bezpiecznego i funkcjonalnego połączenia.

Izolacja, zabezpieczenie i testowanie prowizorycznego połączenia

Prawidłowe zakończenie procesu połączenia kabla koncentrycznego bez złączki wymaga nie tylko starannej izolacji, ale także zabezpieczenia mechanicznego i oczywiście – testów funkcjonalnych. To ostatnie kroki, które zadecydują o tym, czy Twoje awaryjne rozwiązanie spełni swoją rolę.

Ostateczna izolacja i wzmocnienie mechaniczne

Nawet jeśli użyłeś już taśmy do izolacji poszczególnych elementów, ostateczne zabezpieczenie całego połączenia jest kluczowe:

• Dodatkowe warstwy taśmy izolacyjnej: Owiń całe złącze dodatkowymi warstwami taśmy izolacyjnej. Pamiętaj o naciąganiu taśmy podczas owijania, aby zapewnić jej jak najlepsze przyleganie i szczelność. Warstwy powinny zachodzić na płaszcze zewnętrzne kabli na co najmniej 1-2 cm z każdej strony, tworząc solidną, wodoodporną barierę (jeśli połączenie będzie narażone na wilgoć).
• Rurka termokurczliwa (jeśli nie użyto wcześniej): Jeśli masz dostęp do odpowiednio dużej rurki termokurczliwej, nasuń ją na całe, już zaizolowane połączenie i obkurcz za pomocą zapalniczki lub opalarki. Zapewni to doskonałą izolację, uszczelnienie i znacznie lepsze wzmocnienie mechaniczne. Jest to najlepsza opcja do zabezpieczenia prowizorycznego połączenia, jeśli zależy Ci na jego trwałości.
• Zabezpieczenie przed naprężeniami: Połączenie „na taśmę” jest wrażliwe na zginanie i pociąganie. Aby zminimalizować ryzyko uszkodzenia, możesz użyć opasek zaciskowych (trytytek) umieszczonych po obu stronach złącza, aby delikatnie usztywnić kabel i przymocować go do jakiegoś stabilnego punktu, redukując naprężenia bezpośrednio na złączu.

Testowanie połączenia

Po zakończeniu wszystkich prac izolacyjnych i zabezpieczających, nadszedł czas na najważniejszy test – sprawdzenie, czy połączenie działa.

1. Podłączenie do urządzenia: Podłącz kabel do telewizora, dekodera lub innego urządzenia, które docelowo ma odbierać sygnał.
2. Weryfikacja sygnału:
   • Włącz urządzenie i sprawdź, czy sygnał jest odbierany.
   • Oceń jakość obrazu i dźwięku. Szukaj oznak zakłóceń, takich jak pikselizacja (w telewizji cyfrowej), smużenie, śnieżenie (w telewizji analogowej) lub szumy.
   • Jeśli to możliwe, sprawdź w ustawieniach urządzenia poziom i jakość sygnału. Nawet jeśli połączenie działa, parametry te mogą być niższe niż przy profesjonalnym montażu.
3. Rozwiązywanie problemów:
   • Brak sygnału lub bardzo słaby sygnał: Najczęstszą przyczyną jest zwarcie między żyłą sygnałową a ekranem lub brak kontaktu na którejś z tych żył. Delikatnie sprawdź połączenie, upewniając się, że izolacja żyły sygnałowej jest nienaruszona, a oplot nie dotyka środkowej żyły. Sprawdź również, czy oba połączenia (żyły i ekranu) są stabilne i mają dobry kontakt.
   • Zakłócenia: Mogą wynikać z niedostatecznego połączenia ekranu lub jego złej izolacji, co pozwala na wnikanie zakłóceń elektromagnetycznych. Ponowne, dokładniejsze zlutowanie ekranu i dodatkowa izolacja mogą pomóc.

Pamiętaj o tymczasowości rozwiązania

„Prowizoryczne rozwiązania są jak bandaże – pomagają przetrwać kryzys, ale nie zastąpią pełnego leczenia.”

Podsumowując, połączenie kabla antenowego bez złączki to rozwiązanie stricte awaryjne i tymczasowe. Choć może ono przywrócić sygnał w krytycznej sytuacji, zawsze dąż do jak najszybszego zastąpienia go profesjonalnym połączeniem. Standardowe złączki zapewniają optymalne dopasowanie impedancji, minimalizują straty sygnału, gwarantują trwałość i odporność na warunki zewnętrzne, a także estetykę. Twoje prowizoryczne połączenie spełniło swoją rolę – teraz czas na profesjonalną naprawę.
